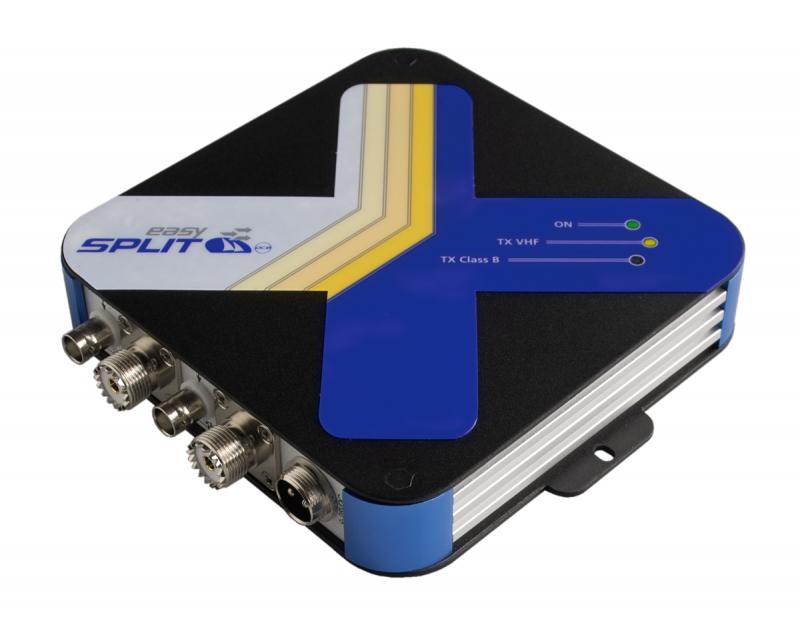

easySPLIT OCB A027

Funktionsweise:
Der easySPLIT OCB (OCB steht für "operates Class B AIS") prüft ob vom UKW Funkgerät oder vom Class B AIS Sender Leistung in die Antenne geschickt wird. Wenn dem so ist, werden die anderen angeschlossenen Verbraucher, also das UKW Funkgerät oder der Class B AIS Sender/Empfänger Empfänger und das UKW Autoradio "blitzschnell" abgeschalten, damit die Leistung in die Antenne und nicht in die weiteren angeschlossenen Verbraucher geht.

Dieses "blitzschnelle" Abschalten muß im Falle des Sendens eines AIS Telegrammes durch den Class B AIS Sender wirklich sehr sehr schnell erfolgen (ca. 1ms). Grund hierfür ist, daß der Class B Sender seine Sendeleistung gemäß Norm sehr schnell aufbauen muß und demzufolge dann ein Splitter notwendig ist, der noch schneller die anderen Verbraucher von der Antenne trennt. Im Empfangszustand aller Verbraucher hängen alle Verbraucher an der gleichen Antenne.

Was ist nötig um einen easySPLIT OCB anzuschließen?
Der easySPLIT OCB muß an die vorhandenen Geräte und an das Bordnetz angeschlossen werden.

Für welche Geräte ist der easySPLIT OCB geeignet?:
Den easySPLIT können Sie mit allen UKW Funkgeräten, allen AIS Class B Sender/ Empfangsgeräten und UKW Autoradios verwenden. Eine optimale Empfangsqualität erreichen Sie jedoch dadurch, dass Sie die Geräte der Fa. Weatherdock AG mit dem easySPLIT verbinden. Durch das modulare fein aufeinander abgestimmte Gerätekonzept sind so die besten Ergebnisse erzielbar.

• Frequenzselektive Leistungsweiche mit 2 Sende / Empfangseingängen (UKW Funkgerät und Class B AIS) und 1 Empfangseingang.
• UKW Funkgerät (IN/OUT): 50Ohm, SO239
• AIS Class B Sende/Empfänger: 50Ohm, BNC
• UKW Autoradio: 50 Ohm, BNC
• UKW Antenne: 50Ohm, SO 239
• Anschluss: 9v-28VDC, @<120mA (Betriebsmodi Durchschnitt)
• Betriebsbedingungen: Unter Deck, 0°C to 60°C
• 140mm (l) x 140mm (b) x 35mm (h)
• Gewicht: ca. 400gr.

• Aktive UKW Weiche für die vorhandene Antenne
  zum Anschluß von
• • UKW Funkgerät
  • AIS Transreceiver Class B (empfohlen für den
    Gebrauch mit easyTRX) oder AIS Empfänger
  • UKW Autoradio
• Erweiterter Spannungsbereich
• Artikelnummer A027
