easyTRX2 A034

Dokumente
Software
Video
FAQ

Typ	Kategorie	Titel	Größe	Version	Geändert am
	Anschlussschema	Anschlussschema easyTRX2	0.2 Mb	1.0	07.02.2011
	Bedienungsanleitung Hardware	Bedienungsanleitung Hardware TRX2/TRX2-IS	1.13 Mb	2.2	07.03.2011
	Broschüre	Broschüre easyTRX2	0.18 Mb		26.01.2011

Typ	Softwaretyp	Beschreibung	Größe	Version
	Firmware 2.2.6	-Anchor alarm(set position, alert when leaving this position) -Silent Switch by software Note: Always use the latest Programming-Tool for this features!	0.11 Mb	2.2.6
	Firmware 2.2.7	New function: -Set VSWR-Check to OFF in "Diagnostics"-Window. Note: Always use the latest Programming-Tool for this features!	0.11 Mb	2.2.7
	Firmware 2.2.9	Neuste Firmware mit der Möglichkeit selbst zu entscheiden, ob Sie die gemultiplexten Daten am Plotter und/oder über USB-WiFi ausgeben möchten. Bitte nutzen Sie für diese Funktion das neueste Programmier-Tool ab der Version 3.22	0.11 Mb	2.2.9
	Komplettpacket/Complete package	Komplettpacket beinhaltet wiefolgt: >Programmier-Tool 3.22 >Terminal-Programm zum Überwachen des COM-Ports(Analyse) >SD-Karten Auswertesoftware >USB-Treiber >Firmware 2.2.9 Was ist neu: Ab nun können Sie selbst entscheiden, ob Sie die gemultiplexten Daten am Eingang über die RS422-Schnittstelle und/oder USB-WiFi ausgeben wollen! Compete package contains following: >Progamming-Tool 3.22 >Terminal-Tool to view incoming Data on COM-Ports(only for analyse) >SD-Card Software >USB-Driver >Firmware 2.2.9 What is new: Now you can select to which output port (RS422/USB-WiFi) your multiplexed data should be send.	8.65 Mb	3.22/2.2.9
	SD-Analysetool & Example	SD-Karten Analysetool zusammen mit einer Beispieldatei um die Darstellung zu zeigen.	1.9 Mb	1.3

zu den Videos.

zu den FAQs.

Allgemeine Infos
Merkmale
Technische Daten
Vorteile gegenüber Wettbewerbern

Funktionalität

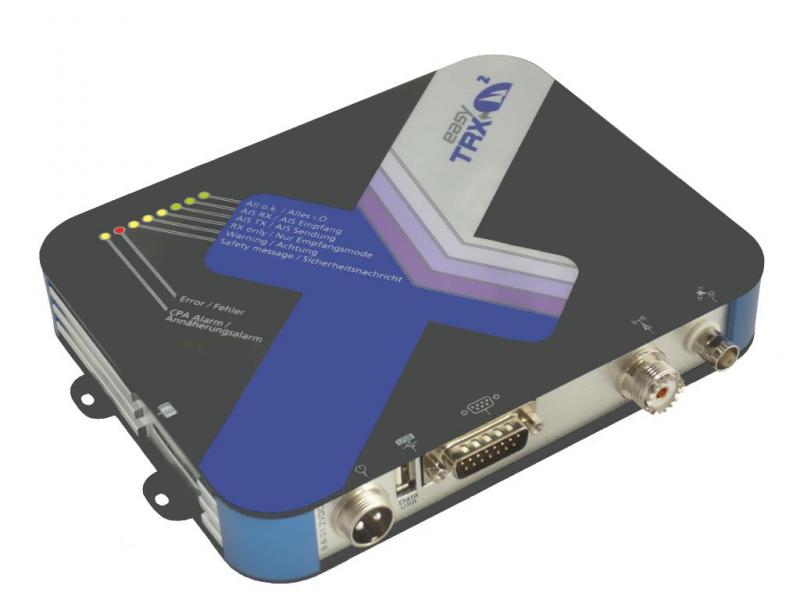

Der easyTRX2 empfängt wie sein Vorgänger ClassA und ClassB AIS Signale und sendet die Daten Ihres Schiffes gemäß der ClassB-Norm.

Er wurde mit neuen Funktionen noch leistungsstärker gemacht:
Das Gerät verfügt jetzt über einen USB-Port. Per Software kann zwischen 38400 oder 4800 Baud Datenrate gewählt werden. Nunmehr 8 LED‘s sorgen für eine komfortable Anzeige der jeweiligen Funktionen. Neu ist auch der unabhängige CPA-Alarm, da die empfangenen Daten nun auch interpretiert werden können. Gleichzeitig kann der TRX2 als Stromquelle für ein CPA-Alarmsignal genutzt werden. Der TRX2 hat einen SD Card Recorder, mit dem alle Daten ähnlich wie bei einer „blackbox“ aufgezeichnet werden können. Bereits integriert ist ein Multiplexer, mit dem 3 Geräte mit unterschiedlichen Baudraten angeschlossen werden können. Nicht zuletzt verfügt das Gerät über separate Kabelstränge, mit denen sich Optionen wie „Silent Mode“ oder „Mayday AIS“-Dauersignal per Kippschalter ermöglichen lassen.

Was ist nötig um einen easyTRX2 zu betreiben?

Sie benötigen eine eigene UKW-Antenne und eine eigene GPS-Antenne. Alternativ können Sie den TRX2 mit dem easySPLIT OCB an der vorhandenen UKW-Antenne betreiben. In jedem Fall ist jedoch eine eigene GPS-Antenne nötig. Eine weitere Alternative ist die für diesen Zweck hergestellte UKW/GPS Kombiantenne easyTRX ANT zum Anschluss an den TRX2.

Für welche Geräte ist der easyTRX2 geeignet?

Zur Konfiguration muss Ihr PC mit WinXP SP2 und einer Mindestbildschirmauflösung von 1024 x 768 ausgestattet sein. Ihr Kartenplotter oder Ihre PC-Software muss AIS fähig sein, damit die empfangenen AIS Daten auf dem Bildschirm angezeigt werden können. Zum Senden benötigen Sie eine MMSI Nummer, die das BSH erteilt. Diese Nummer programmiert Ihr Distributor in das Gerät.

■ AIS Sender / Empfänger mit integriertem GPS-Empfänger
■ 1 Sender, 2 Empfänger (ein Empfänger wechselt zwischen einem AIS und dem DSC Kanal)
■ Empfindlichkeit: -107 dBm
■ Baudrate: wahlweise 38400 oder 4800, bidirektional
■ NMEA Ausgangsmeldung: VDM
■ GPS-Empfänger gemäß IEC 61108
■ Anschluss UKW-Antenne, 50 Ohm, SO239
■ Anschluss GPS-Antenne, 50 Ohm, TNC
■ Bordnetzanschluss: 10 V– 32 V DC
■ 198 mm (L) x 158 mm (B) x 47 mm (H)
■ Gewicht: 375 g

■ AIS ClassB CS Tranceiver
■ BSH zertifiziert (BSH / 46162 / 4320939 / 10)
■ Einfachste Installation und Anwendung
■ Inkl. PC-Software für Konfiguration
■ Software auch zur Anzeige von AIS-Daten auf dem PC

Separate Kabel für Modi wie „silent“ oder „mayday-AIS“ Dauersignal
Zusätzlicher USB-Port
38400 oder 4800 Baud per Software wählbar
Insg. 8 LED‘s zur Funktionsanzeige
Vom Plotter unabhängiger CPA-Alarm möglich
Als Stromquelle für ext. CPA-Signal möglich
Vergrößerte Spannungsbandbreite
SD Card Recorder für Blackbox-Einsatz
Integrierter Multiplexer
