easyTRX2-IS A050

easyTRX2-IS A050
Typ Kategorie Titel Größe Version Geändert am
pdf Anschlussschema Anschlussschema easyTRX2-IS 0.2 Mb 1.0 07.02.2011
pdf Bedienungsanleitung Hardware Bedienungsanleitung Hardware TRX2/TRX2-IS 1.13 Mb 2.2 07.03.2011
pdf Broschüre Broschüre D/E 1.42 Mb 12/04 13.04.2012
Typ Softwaretyp Beschreibung Größe Version
executable >>Hinweis<<
Hinweis:
Um ein Update auf die neueste Firmware vorzunehmen,
kontaktieren Sie Ihr Gerät mit Hilfe des USB-Kabels.
Sollten Sie ein Gerät mit WiFi-Funktion besitzen, so ist
ein Update über die Funkstrecke nicht möglich!
Die neueste Software/Firmware finden Sie hier:
http://easyais.de/produktseite.php?prodid=39#fragment-5
------------------------------------------------------------
Note:
To make an Firmware-Update
please connect your device through USB to your PC.
If you have a device with WiFi-Function it is not
possible to do a update over the air!
You´ll find the latest firmware here:
 0 Mb 1.0

Funktionalität

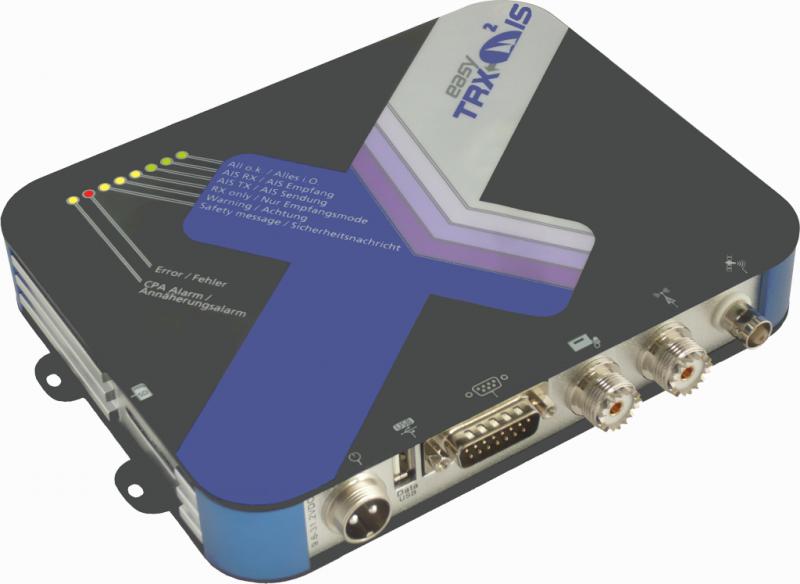

Der easyTRX2-IS empfängt wie sein Vorgänger ClassA und ClassB AIS Signale und sendet die Daten Ihres Schiffes gemäß der Class B-Norm. Er wurde mit neuen Funktionen noch leistungsstärker gemacht: Das Gerät verfügt jetzt über einen USB-Port. Per Software kann zwischen 38400 oder 4800 Baud Datenrate gewählt werden. Nunmehr 8 LED‘s sorgen für eine komfortable Anzeige der jeweiligen Funktionen. Neu ist auch der unabhängige CPA-Alarm, da die empfangenen Daten nun auch interpretiert werden können. Gleichzeitig kann der TRX2-IS als Stromquelle für ein CPA-Alarmsignalgenutzt werden. Der TRX2-IS hat einen SD Card Recorder, mit dem alle Daten ähnlich wie bei einer „Blackbox“ aufgezeichnet werden können. Bereits integriert ist ein Multiplexer, mit dem 3 Geräte mit unterschiedlichen Baudraten angeschlossen werden können. Nicht zuletzt verfügt das Gerät über separate Kabelstränge, mit denen sich Optionen wie „Silent Mode“ oder „Mayday AIS“-Dauersignal per Kippschalter ermöglichen lassen.

Im Gegensatz zum easyTRX2 ist der easyTRX2-IS mit einem integrierten Splitter versehen. Der integrierte Verstärker im Antennen-Splitter eliminiert physikalische Verluste durch das Aufteilen (dem Splitten) der Signale und ist einzigartig im Markt. Durch den eingebauten, für AIS Class B Transceiver geeigneten Splitter können Sie den easyTRX2-IS und ihr vorhandenes UKW-Funkgerät einfach an die bereits vorhandene UKW Antenne anschließen.

Was ist nötig um einen easyTRX2-IS zu betreiben?

Sie benötigen ihre vorhandene UKW-Antenne und eine GPS-Antenne.

Für welche Geräte ist der easyTRX2-IS geeignet?

Zur Konfiguration muss Ihr PC mit WinXP SP2 und einer Mindestbildschirmauflösung von 1024 x 768 ausgestattet sein. Ihr Kartenplotter oder Ihre PC-Software muss AIS fähig sein, damit die empfangenen AIS Daten auf dem Bildschirm angezeigt werden können. Zum Senden benötigen Sie eine MMSI Nummer, die das BSH erteilt. Diese Nummer programmiert Ihr Distributor in das Gerät
•    AIS ClassB CS Tranceiver
•    BSH zertifiziert (BSH / 46162 / 4320939 / 10)
•    Einfachste Installation und Anwendung
•    Inkl. PC-Software für Konfiguration
•    Software auch zur Anzeige von AIS-Daten auf dem PC

Optionen:
•    Kombinierte UKW/GPS-Antenne, Artikelnr. A028
•    Speziell angepasste GPS-Antenne, Artikelnr. A029
•    AIS Sender / Empfänger und integriertem Splitter
•    1 Sender, 2 Empfänger
•    Empfindlichkeit: -107 dBm
•    Baudrate: wahlweise 38400 oder 4800, bidirektional
•    Frequenz-selektive Antennenweiche mit Eingangsverstärker:
•    UKW Antennenanschluss SO239, 50 Ohm
•    UKW Funkgerät SO239, 50 Ohm
•    NMEA Ausgangsmeldung: VDM
•    GPS-Empfänger gemäß IEC 61108
•    Anschluss GPS-Antenne, 50 Ohm, BNC
•    Erweiterter Eingangsspannungsbereich von 10 V– 32 V DC
•    198 mm (L) x 158 mm (B) x 47 mm (H)
•    Gewicht: 375 g
  • Integrierter Splitter
  • Separate Kabel für Modie wie "silent" oder "mayday"-Aussendungen
  • USB - und NMEA -Port
  • 38400 oder 4800 Baud per Software wählbar
  • Integrierter Multiplexer
  • 8 LED´s zur Funktionsanzeige
  • Plotterunabhängiger CPA-Alarm
  • Kontaktgeber für ext. CPA-Signalquelle integriert
    • easyCPA A052 & easyCPA³ A056 als Zubehör erhältlich
  • Erweiterter Eingangsspannungsbereich von 10-32V DC
  • SD-Card Recorder für Datenaufzeichnung
  • Plotterunabhängiger AIS - S.A.R.T Alarm
